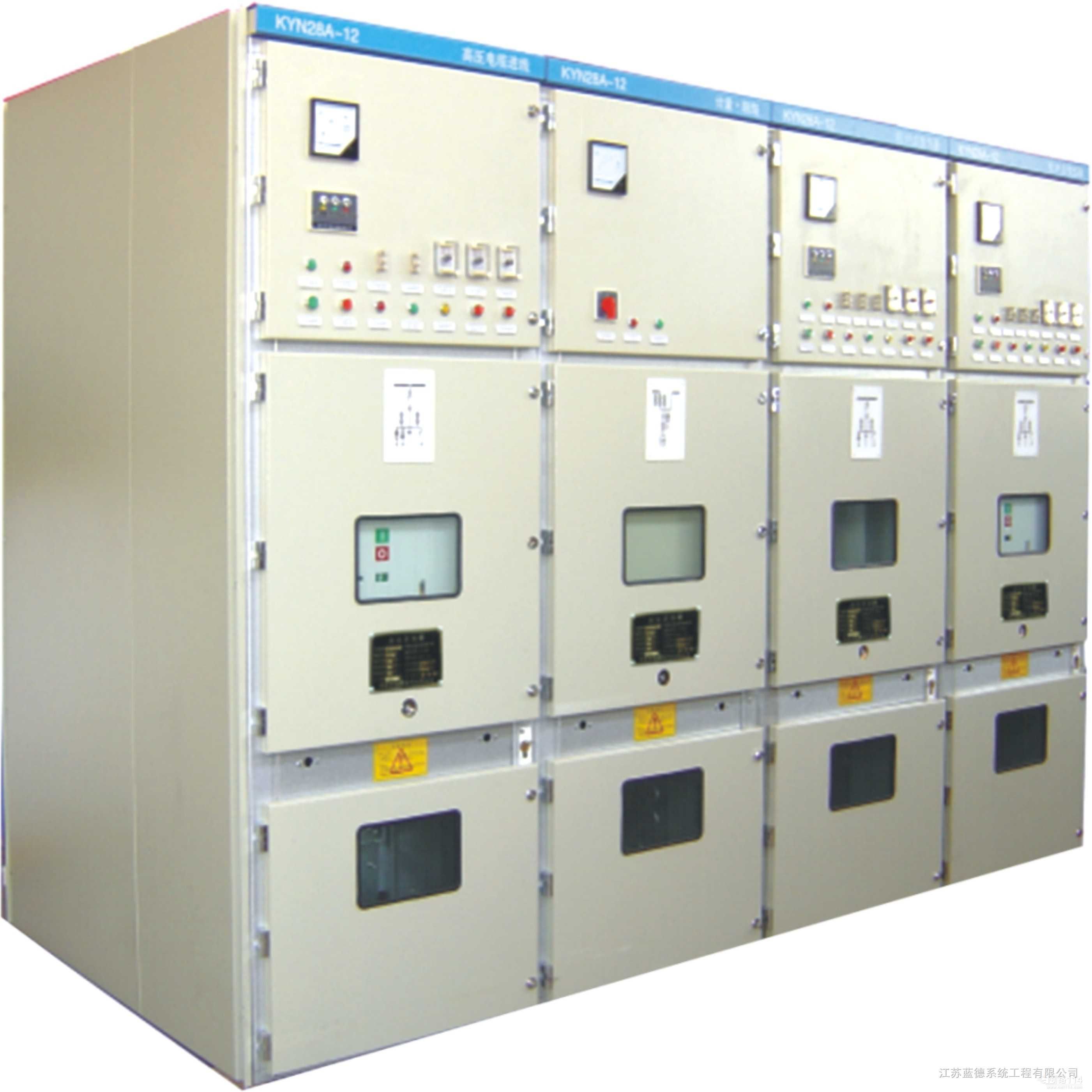

KYN44(KYN28)-12型铠装移开式交流金属封闭开关设备
1、本产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。
2、本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1、VH1、VK、ZN28)，以取代国外同类产品。
3、无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28A-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合lEC298《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》、GB3906-2006《3.6-40.5kV交流金属封闭开关设备》。本产品已通过西安高压电器研究所全面型式试验合格。
产品用途
本开关设备适用于3.6～12kV三相交流50Hz单母线及单母线分段系统的成套配电装置，主要用于发电厂、中小型发电机发电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制、保护、监测之用。本开关设备符合GB3906，DL404标准及国际IEC298。
本开关柜可配用VD4型、VB2型、VS1型、HVF（韩国现代）、EV12型真空断路器，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处于闭合位置关合断路器、防止误入带电隔离室、防止在带电时误合
使用条件
1、环境温度 -10℃至+40℃
2、海拔高度：不超过1000m
3、湿度
相对湿度：日平均值不大于95%，月平均不大于90%
4、地震烈度不超过8度；
5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染；
6、无严重污秽及经常性的剧烈振动。
7、在超过GB3906和本标准规定的正常的环境条件下使用时，由用户和制造厂协商。
产品特点
1、本开关设备具备完全铠装结构，低压与高压分离，充裕的电线室，可安装多组电缆，电缆接线端子距地面最大高度可达800mm；
2、坚固可靠的五防联锁装置，在关闭的面板上也可操作断路器，通过观察窗可看到断路器所处的状态；
3、功能齐全的手车，100%手车互换性，具操作轻巧，动作平稳；
4、维护简捷，易于安装母线和电缆，可升降的转运车，手车的推进，抽出和运输非常方便；
5、全组装式的开关柜使用敷铝钢板，耐腐蚀、抗氧化，采用多重折边工艺，保证高的强度的刚度。
主要技术参数
额定电压 10KV
最高电压 12KV
额定绝缘水平（1min工频耐压：对地及相间42KV，一次断口间48KV。雷电冲击耐受电压：对地及相间75KV，一次断口间85KV。）
额定短路开断电流16KA、20KA、25KA、31KA、5KA、40KA、50KA
额定短路稳定电流40KA、50KA、63KA、80KA、100KA、125KA
4S热稳定电流 31.5KA
额定动稳定电流(峰值) 同“额定短路稳定电流”
主母线额定电流同“额定动稳定电流（峰值）”
公支母线额定电流同“主母线额定电流”
防护等级 外壳为IP4X，手车室门打开时为IP2X`
