1、产品简介

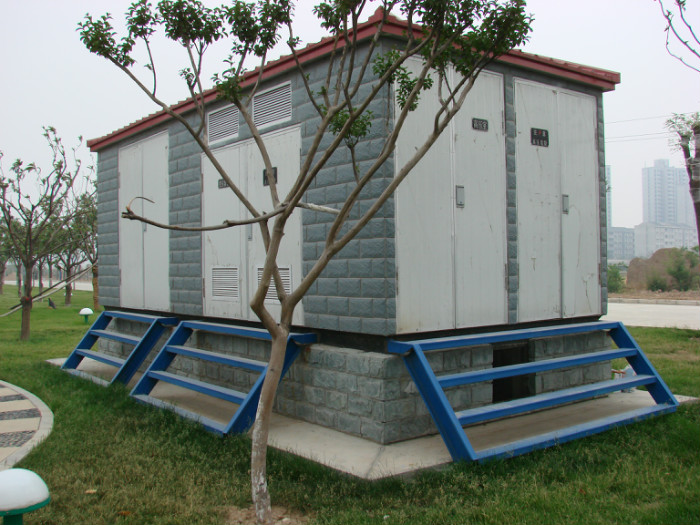

XBW箱式变电站是在原能源部电力司的领导下，由原能源部电科院和武汉高压研究所负责组织富有生产和使用箱变经验的五个城市供电局和十一个生产厂家，在对国内外箱变生产和运行经验认真研究的基础上，结合我国供电状况而联合开发研制的新一代箱式变电站，产品技术性能满足ZBK400,SD320等标准
本产品特别适用于临时施工用电，油田、矿山、市场建筑、城市路灯、公共场所、大型工地、住宅小区、工厂企业单位。
2、使用环境条件
海拔高度不超过2000m；
周围空气温度-30℃～+40℃；
周围空气湿度不超过90%（+25℃）；
没有导电性尘埃和对金属绝缘物有害的腐蚀性易燃和易爆的危险性气体；
安装场所无震动与颠簸，垂直倾斜度不超过5度。
3、主要技术参数
额定电压 12kv
高压侧：10KV
额定电流 ：400-630A(高压侧） 100-2500A(低压侧）
额定容量：50-1250KVA
防护等级：IP2X（低压侧） ，IP3X（高压侧）
4、结构特征
本产品系框架结构，用型钢经热镀锌防腐处理而成，框架外蒙不锈钢板，并喷漆处理，抗腐蚀能力强。
顶为双层结构，夹层中设有石棉材料，能有效地降低太阳辐射温度。
为保证箱式变在高温季节的安全运行，在变压器室低压室除采用自然通风散热外，还设有随温度变化而自动投切的温控通风装置。
高压开关设备满足五防要求：
a. 负荷开关合闸时，前门板无法打开。
b. 负荷开关分闸时，绝缘隔板插入，前门板可以打开，同时变压器室左右网门方可打开。
c. 变压器室左右网门、高压柜前门关好后，抽出插板，负荷开关方可合闸。
d. 双电源进线方案中，两台负荷开关之间设有程序联锁，确保单台供电。同时每台开关与该进线柜前门、变压器室左右网门均有程序联锁。
e. 没有高压柜的方案中，高压电缆进线间隔网门与变压器室左右网门采用统一钥匙的挂锁，确保安全供电。
箱体大门门锁一律采用具有防堵、防锈蚀的暗锁。
箱体防护等级达IP20，防雨性能好。
变压器室设转道及变压器小车，便于安装、维护。
高低压室均有柜体，并设有随门开闭而自动合分的照明装置，以方便维修。
5、订货须知
订货时应注明型号、规格、数量以及交货期。确定主接线方案及主要元器件型号、额定参数。外壳着漆颜色。特殊要求的订货，双方协商解决。
